Premium Untersuchungsliege höhenverstellbar »DX«

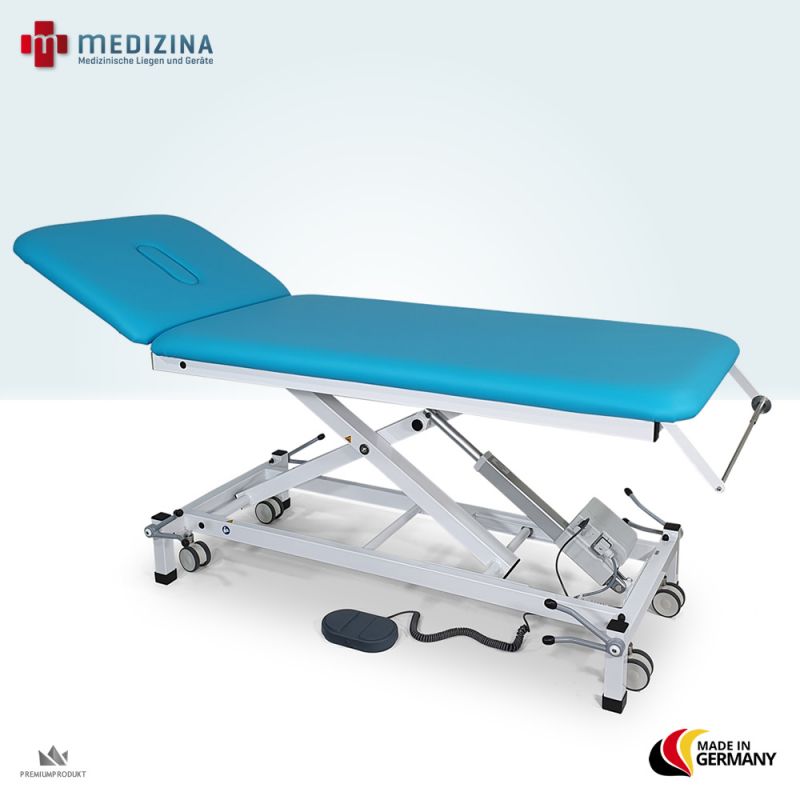

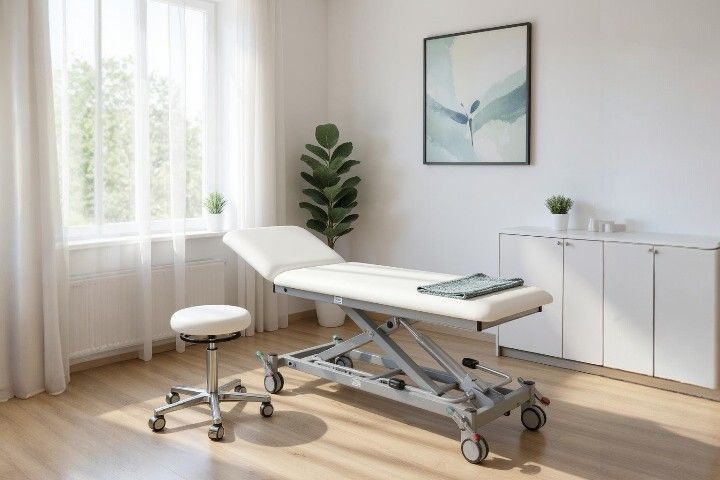

Untersuchungsliege »DX«, elektrisch oder hydraulisch höhenverstellbar

Basierend auf einer seit Jahrzehnten bewährten Technologie in Kombination mit neuen Materialabmessungen und -stärke entstand die neue Untersuchungsliege »DX«. Sie haben die Wahl zwischen der zweiteiligen Variante, bestehend aus einem Kopf- oder Rückenteil mit Rumpfteil oder der dreiteiligen Version mit Kopf-, Rumpf- und Fußteil.

Das sehr stabile Single-Frame-Scherensystem mit hoher Verwindungsfestigkeit und durch Verwendung von großvolumigen und dickwandigen Stahlrohren macht diese Untersuchungsliege DX extrem robust. Die Liegenserie der Serie DX1 ist durch spezielle Rollenführungen spielfrei eingestellt und nimmt eneotme seitliche und vertikale Kräfte auf, ohne nachzufedern. Der robuste und schnelle Elektromotor sorgt für eine sichere und zuverlässige Höhenverstellung der Liege. Mit dem bewährten Liegenpolster auf Schichtholzbasis und einem Kunstlederbezug Skai Hornschuch hat diese höhenverstellbare Untersuchungsliege die besten Voraussetzungen für den Einsatz in der täglichen Praxis.

Das zwei- bis fünteilige Polster von 195 cm ist aufgeteilt in ein Kopfteil ca. 55 cm und Rumpfteil von 140 cm oder einem Rückenteil mit 75 cm sowie Rumpfteil von 120 cm. Das mehrteilige Polster mit Bei- Fußteil von ca. 92 cm lässt sich +50° hochstellen.

Produktinformation:

Die Premium Untersuchungsliege »DX«  ist ein erstklassiges Produkt »Hergestellt in Deutschland« nach Richtinien (EU)2017/745 (MDR) mit Sicherheitskonzept nach neuester BfArM-Empfehlung und belastbar bis 225 kg sowie mit 4-fachen maximalen Belastung 900 kg getestet.

Polster:

• Polster: 2 bis 5-teilig, optional dreiteiliges Kopfteil oder langes Rückenteil
• Polsterbasis: mehrfach verleimte, hochfeste Schichtholzplatte (keine brechende Spanplatte bei Randbelastung)
• Polsterteilstärke: 60 mm
• Kopftieflagenverstellung, Kopfteil stufenlos positiv (+40°) und negativ (-35°), verstellbar durch Gasdruckfeder
• Rückenteilverstelung bis 70°
• Kopfteil belastbar bis 90 kg
• Polsterteilstärke 65 mm, optional Softpolster
• Trägerplatte bestehend aus massivem 18mm-Schichtholz
• 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 46 und RG 75
• Mit Eckenradius, Polster nahtfrei bezogen
• Hygieneausstattung
• Entlüftungsöffnungen an der Polsterunterseite
• Polsterbezugsmaterial Skai Toronto EN mit staynu

Gestell:

• Robuste und verwindungssteife Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
  Liegengestell mit stabilem Single-Frame-Scherensystem
• Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiven Achsen mit Ø 20 mm
• Spielfreie Rollenführungen zur Aufnahme der vertikalen und horizontalen Kräfte
• Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
• Ausführung feststehend mit Nivellierkappen zum Höhenausgleich bei Bodenunebenheiten
• Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
• Scharnierabdeckung aus identischem Bezugsmaterial
• Polsterunterseite komplett mit Kunstleder bezogen
• Einfache Hygiene durch offene Bauweise

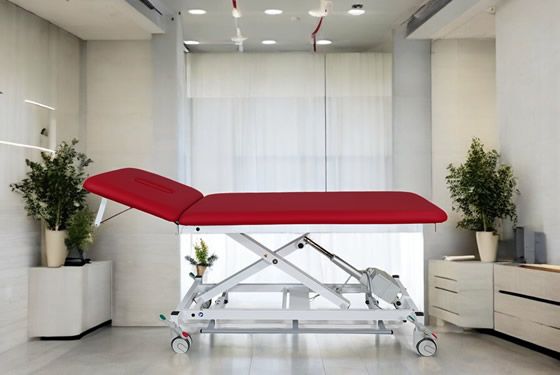

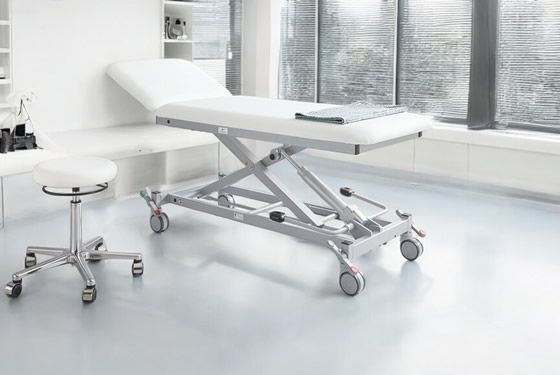

• Elektrische Höhenverstellung durch AC-Motor mit 10.000 N Druckkraft mit der Bedienung per Handschalter, Fußschalter, Rundumschaltung oder hydraulisch mittels einem ergonomisch platzierten Tritthebel beidseitig der Liegefläche
• Turbo-Motor mit Niedervoltsteuerung und integrierter Sicherheitsfunktion
• Konstante Verstellgeschwindigkeit auch bei hoher Volllast (22 sekunden).
• Integriertes Sicherheitskonzept (nach neuester BfArM-Empfehlung): Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung. Aktiver Freilauf des Elektromotors in Abwärtsrichtung mit automatischem Auskuppeln bei Widerstand, Unterbrechung des Kraftschlusses
• Erstprüfung der Liege (BGV A3 / EC 62353 (VDE 0751-1) / DIN EN 60601-1) nach Lieferung – bei äußerlicher Unversehrtheit des Motors – nach 4 Jahren. Prüfplakette auf dem Motor.
• Verschleißfestes Führungssystem am Unter- und Obergestell durch Einsatz von Wälzlagerrollen
• Hohe Stabilität durch massive 20 mm Achsen mit mehrfacher Igus-Lagerung
• Belastbarkeit
  • Modell DX: 225 kg (entsprechend IEC 60601 mit 4-facher statischer Last geprüftt)
  • Modell DX 2000: 280 kg (entsprechend IEC 60601 mit 4-facher statischer Last geprüft)
  • Regelmäßige Prüfung mit der 4-fachen maximalen Belastung

Abmessung:

• Länge gesamt: 1.950 mm
• Breite: 700 mm, alternativ 800 mm
• Zweiteilig
  • Kopfteil: 550 mm, Rumpfteil: 1400 mm
  • Rückenteil: 750 mm, Rumpfteil: 1200 mm
• Dreiteilig

  • Kopfteil: 550 mm
  • Rumpfteil: 480 mm
  • Fußteil: 920 mm

Anschlußwerte Elektromotor:

• 230V AC – 50/60Hz, 470W, 2,0A
• Schutzklasse II, IP 44 mit Thermosicherung bei Überlast
• Netzanschlußkabel: 4 m
• kein Trafoteil

Und hier die besonderen Merkmale der DX1 Serie

Hygieneausstattung:

1. Scharnierabdeckungen sowie verstellbare sichtbare Polsterteile sind mit dem identischem Bezugsmaterial bezogen.
2. Die Polsterunterseite ist immer mit Kunstleder bezogen und mit Entlüftungsöffnungen versehen.
3. Die offene Bauweise ermöglicht eine leichte Reinigung und Desinfektion und damit eine saubere Hygiene
4. Der Polsterbezug Skai Toronto EN ist eine Kunstleder mit revolutionärer Technologie und sehr langer Lebensdauer. Diese können mit vielen Desinfektionsmitteln oder auch alkoholbasierten Lösungen (z.B. 70%-Isopropanol) desinfiziert werden. Mit geeigneten Reinigungsmitteln lassen sich viele Verschmutzungen rückstandslos entfernen. Eine Innovation mit hoher Schmutzresistenz und Reinigungsfreundlichkeit. Mehr Infos zu Skai Toronto mit Stynu Technologie, siehe hier.

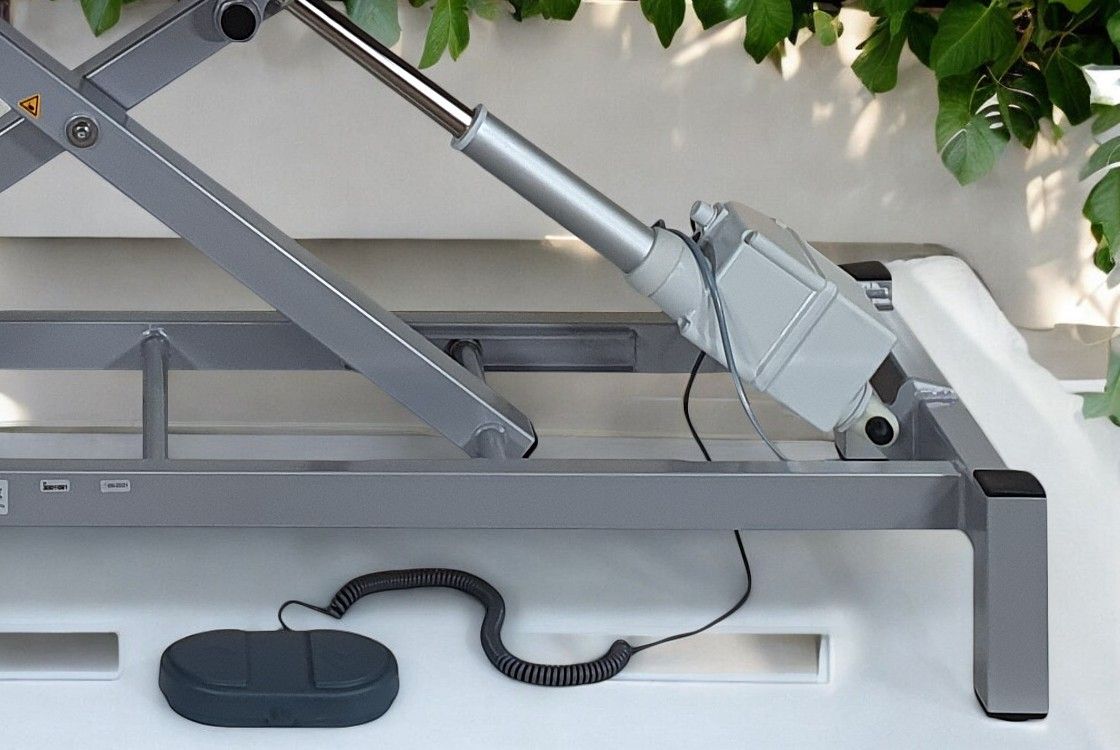

Der Turbo-Motor: Neu, stark, schnell, sicher:

Jetzt mit Turbomotor aus der großen Hanning Baureihe. Höhere Verfahrgeschwindigkeit und wesentlich größere Kraftreserven. Kräftiger Motor bedeutet auch längere Lebensdauer. Mit integrierter aktiver Sicherheitsfunktion. Schlafmodus nach 3 Sek. nach der letzten Betätigung. Zum Aktivieren (Aufwecken) bedarf es dem Doppeltipp.

• 2 unterschiedliche und automatische Sicherheitselemente
• Geschwindigkeit von min nach max in 22 Sekunden
