Stehbrett für Echokardiographie und Kipptischuntersuchung mit Tilt-Funktion | Modell 2095 E

Duale Funktionalität für Kardiologie und Therapie

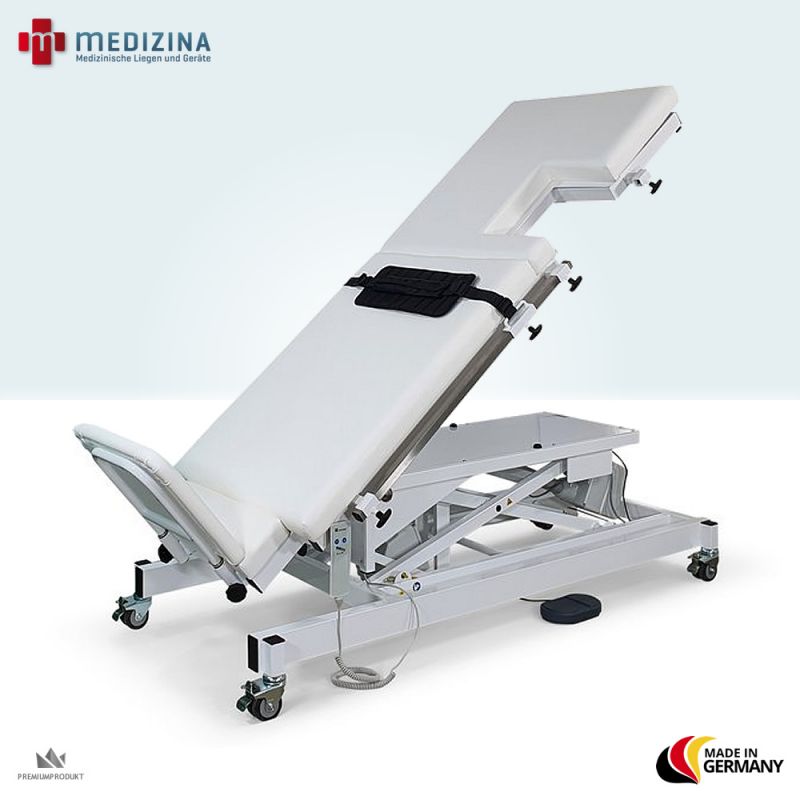

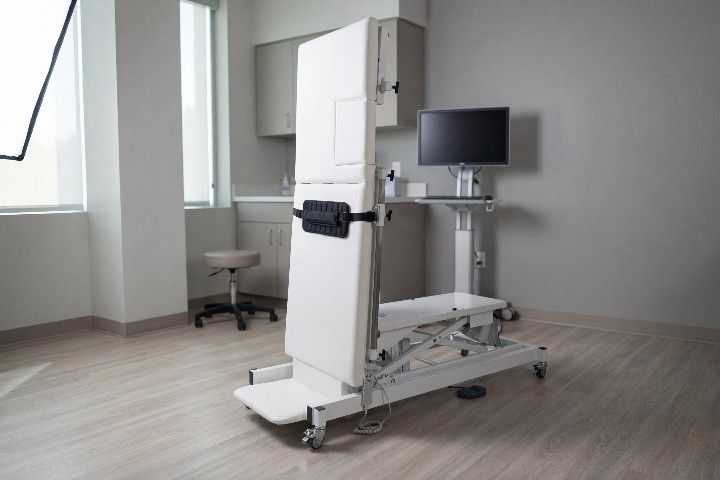

Das Dewert Stehbrett Modell 2095 E ist als multifunktionales System konzipiert, das die Anforderungen an eine spezialisierte Echokardiographie-Liege mit denen eines therapeutischen Kipptisches verbindet. Zentrales Element ist die elektrische Kippverstellung, die eine stufenlose Neigung der Liegefläche von 0° bis +85° ermöglicht. Dieser Vorgang nimmt lediglich 22 Sekunden in Anspruch. Parallel dazu erlaubt das System eine elektrische Höhenverstellung von 62 cm bis 93 cm innerhalb von 34 Sekunden. Diese Variabilität bleibt auch in der senkrechten Position (Stehbrett-Funktion) bestehen, was das Modell für Tilt-Tests, Traktionsbehandlungen sowie die allgemeine Therapie einsetzbar macht.

Konstruktion und Stabilität

Die Basis der Liege bildet eine robuste Gestellkonstruktion, die auf einem Twin-Scherensystem beruht. Dieses System gewährleistet eine hohe Kraftübertragung und Standsicherheit, selbst bei dynamischen Belastungen. Der Hersteller verwendet hierbei dickwandige Stahlrohre mit Wandstärken bis zu 3,5 mm sowie massive Achsen mit einem Durchmesser von 20 mm. Spielfreie Rollenführungen nehmen vertikale und horizontale Kräfte zuverlässig auf. Das hohe Eigengewicht der Konstruktion sorgt in Verbindung mit den weit auseinanderstehenden Füßen für eine sichere Standfestigkeit. Die Liege ist für eine Patientenlast von bis zu 180 kg ausgelegt und wurde gemäß IEC 60601 mit der vierfachen statischen Last (720 kg) geprüft.

Polsterung und Hygieneeigenschaften

Für den Patientenkomfort und die klinische Hygiene kommt ein 80 mm starker Polsteraufbau zum Einsatz. Dieser besteht aus einer Trägerplatte aus 18 mm massivem Schichtholz und einem zweilagigen, homogenen Polyurethan-Schaumstoff mit einem Raumgewicht von RG 75. Bezogen sind die Polster mit dem Material Skai Toronto EN. Dieses Kunstleder zeichnet sich durch seine Widerstandsfähigkeit gegenüber Desinfektionsmitteln und alkoholbasierten Lösungen (wie 70% Isopropanol) aus. Die Polsterunterseite ist vollständig mit Kunstleder bezogen und verfügt über Entlüftungsöffnungen, was die offene Bauweise hygienisch ergänzt. Verschmutzungen lassen sich dank der staynu-Technologie des Bezugs effektiv entfernen.

Spezifische Ausstattung für die Diagnostik

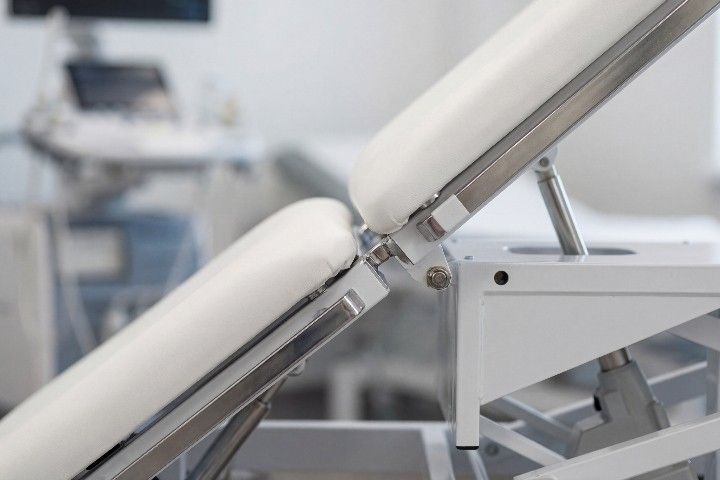

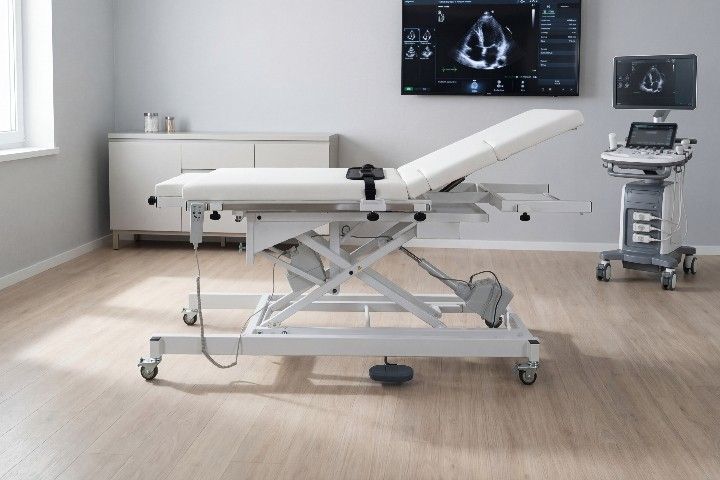

Die Liegefläche misst in der Länge 193 cm und ist zweiteilig aufgebaut. Das Kopfteil verfügt über einen integrierten Echoausschnitt auf der linken Seite (Patientenrückenlage), der 30 cm lang und 25 cm tief ist. Dieser Ausschnitt erleichtert die Schallkopf-Führung bei kardiologischen Untersuchungen erheblich und kann bei Bedarf mit einem passgenauen Füllpolster verschlossen werden. Das Kopfteil selbst lässt sich per Gasdruckfeder stufenlos bis +45° verstellen. Für die Kipptisch-Funktion ist eine gepolsterte Fußstütze (Stehplatte) vorhanden, die in zwei angeschweißte Verbindungskloben eingesteckt wird und optional motorisch verstellbar ist.

Sicherheit und Bedienung

Die Steuerung der Elektromotoren erfolgt über eine Niedervoltsteuerung mit integriertem Sicherheitskonzept gemäß BfArM-Empfehlung. Die Aktivierung des Antriebs setzt eine "Doppeltipp"-Freischaltung voraus, um unbeabsichtigte Bewegungen zu verhindern. Zusätzlich verfügt der Motor der Höhenverstellung über einen aktiven Freilauf in Abwärtsrichtung, der den Kraftschluss bei Widerstand automatisch unterbricht. Zur Mobilität ist die Liege mit vier einzeln feststellbaren Doppelrollen (Ø 75 mm) ausgestattet. Ein Ableitstecker zum Potentialausgleich nach DIN 42801 ist serienmäßig integriert und stellt die elektrische Sicherheit in sensiblen medizinischen Bereichen sicher.
